▼产品特点
KT交流电力控制器集单相调功/ 调压方式为一体，具有锁相环同步电路、自动判别相位、上电缓启动缓关断、散热器超温检测、电流限制、过流保护、恒流输出等功能，适用于电阻性负载和感性负载。
控制器的控制板适用各种单相电加热的大功率晶闸管驱动。其散热风冷单元采用特殊设计的插片式散热器和风机，比普通铝型材散热器散热效率提高一倍以上，更利于模块的散热，从而极大的提高了模块的使用寿命。同时，还具有模块超温报警功能，便于及时了解模块的工作状态。
本产品广泛适用于工业热处理、电热加工、材料制造、航天航空、冶金、有色、医药、电子、食品机械、注塑机械、喷涂机械、真空镀膜机等各种设备上。
▼技术指标
◆ 负载电源 220V 或380V AC ± 10% 50HZ
◆ 控制板电源 220V 或380V AC ± 10% 50Hz要求与负载电源同相位（取线电压）。
◆ 风机电源 电源电压：220VAC 电流：0.5A-0.8A
◆ 控制输入 4 ～ 20mA DC 输入。接收阻抗120Ω，接线端子C1、C2
以下两种输入订货时需说明
0 ～ 5V DC 输入 输入电阻＞ 450KΩ
0 ～ 10V DC 输入 输入电阻＞ 450KΩ
◆ 启动/ 停止开关（外接开关） RS 端：CN-8 端子，GND 端：CN-9 端子
RS-GND 端：无电压接点输入
短路：缓关断，开路：缓启动
◆ 调功/ 调压切换
GND 端：CN-9 端子，
USR 端：CN-10 端子
GND-USR 端：无电压接点输入
短路：调压控制，开路：调功控制
调压控制时，出厂UI 为短路状态（调压）
◆ 缓启动缓关断
时间由P3 电位器调整。调整范围：1 ～ 120秒，缓启动、缓关断时间一致。改变设定需重新上电。
◆ 控制板主要功能
散热器超温、过流保护、电流限制
◆ 散热器超温保护（CN4）
80℃温度开关，常闭接点动作时间：<100ms
◆ 报警输出 （CN-11、CN-12）
当散热器超温报警、过流时动作
规格：1 组常开接点，1A250VAC 纯阻
◆ 三色状态灯STATE 工作指示
绿色：运行（有输出）
黄色闪烁：待机（无输出）
红绿交替闪烁：散热器超温报警
红色：过流
◆ 绿色IN 工作指示
绿色亮：控制信号大于0，随信号大小明减；绿色灭：无控制信号
◆ 控制板电位器功能说明
P1：内部限幅
P2：过流设定
P3：缓启时间
◆ SW1 工作方式开关
◆ 工作环境和存储温度要求
温度范围：-10 ～ +40℃
湿度范围：90%RH ******，无结露
海拔高度：1000m 以下
存储温度：-10 ～ +55℃
其它要求：通风良好，不受日光直射或热辐射，无腐蚀性、可燃性气体
◆ 安装形式和要求
垂直壁挂式安装，通风良好
◆ 绝缘电阻
模块输出端与外壳，500VDC20MΩ 最小
控制板电源端与外壳，500VDC20MΩ 最小
控制输入端与外壳，500VDC20MΩ 最小
控制板输入端与电源端，500VDC20MΩ 最小
◆ 介电强度
模块输出端与外壳之间，2000VDC1 分钟
控制电源端与外壳之间，2000VDC1 分钟

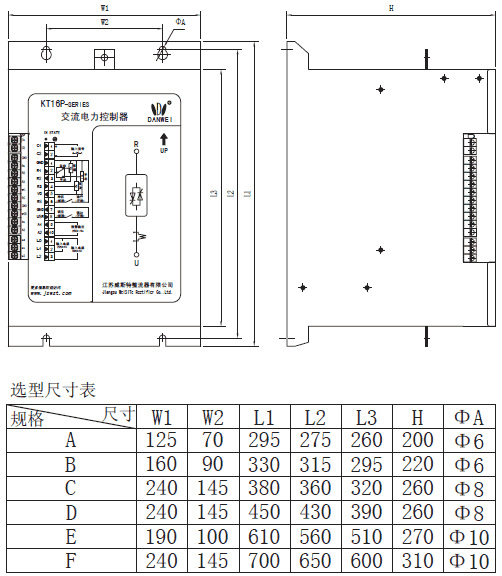

▼控制器外形尺寸
▼应用方向
调功调压一体化的主要应用方向：在一些特殊负载应用时，如硅碳棒，低温时阻抗较小，温度超过700-800℃后阻抗提高，如开始用调功对电源冲击大，也会使硅碳棒使用寿命大大缩短，所以开始阶段使用调压控制，温度达到后转换为调功，使电源功率因数提高，减小调压所带来的谐波干扰。
调功适用的负载：恒阻性负载
调压适用的负载：恒阻性负载、感性负载（如变压器、硅碳棒、硅钼棒、钼丝、石墨）。
使用调压控制变组负载时推荐使用电流反馈的恒流方式，控制效果奇佳。
