▼产品特点
MTC 系列交流电力控制器集三相调功、调压方式为一体，具有锁相环同步电路、自动判别相位、上电缓启动缓关断、散热器超温检测、过流保护、电流限制、恒流输出、缺相保护、远程工作状态指示等功能，适用于三相电阻性负载、感性负载及变压器负载。
控制器采用大功率晶闸管驱动，其散热风冷单元采用特殊设计的插片散热器和风机，更有利于模块的散热，从而极大的提高了模块的使用寿命。同时，还具有模块的超温报警功能，便于了解模块的工作状态。
本产品广泛适用于工业热处理、电热加工、材料制造、航天航空、冶金、有色、医药、电子、食品机械、注塑机械、喷涂机械、真空镀膜机等各种设备上。
▼技术指标
◆ 输入电压：三相380V AC ±10% 50Hz
◆ 输出电压：0 ～额定输入电压
◆ 控制板电源：380V AC，±10% 50Hz要求与负载电源同相位（取线电压）。
◆ 风机电源：220V AC，上电即启动。
◆ 控制输入：4 ～ 20mA DC 输入。
接收阻抗：120Ω。接线端子C1、C2
以下两种输入订货时需说明
0 ～ 5V DC 输入 输入电阻〉450KΩ
0 ～ 10V DC 输入 输入电阻〉450KΩ
◆ 驱动输出：触发可控硅模块
可变宽度脉冲：8°～ 120°；
驱动电流：150mA
◆ 控制方式：
调压：连续调压，输出分辨率0.2°
调功：阻性过零调功，感性特殊调功，输出分辨率20ms。
◆ 起控点：
输入起控点：4.6±0.1mA；
调压时输出电压起控点：8V（中心点接零）；
15V（中心点不接零）；
调功时输出起控点：4%
◆ 移相范围：0 ～ 175°，星型负载（中心点接零）；0 ～ 145°，三角型或星型负载（中心点不接零）。
◆ 调功调压切换：外接开关
接线端子U1、GND；
短路调压，开路调功。
◆ 启停开关：无电压接点输入。短路：缓
关断；开路：缓启动。接线端子GND、RS。
◆ 缓启缓关：时间由P3 电位器调整。调整
范围：0.2 ～ 120S，缓启动缓关断时间一致。
◆ 主要功能：散热器超温保护（80℃常开
温度继电器，动作时间≤ 100ms）、过流保护、电流限制、恒流输出、缺相保护。
◆ 报警输出：当电源缺相、散热器超温、负载过流时动作，接线端子：A1、A2。规格：1组常开接点，1A、250VAC 纯组。
◆ 控制板电位器说明：
P1, 内部限幅； P2，过流设定；
P3, 缓启时间；
P3, 电流反馈速度（恒流模式）
◆ 远程工作状态指示：
电流环串行状态发送，配DDR 状态接收器；
发送端子：SD+、SD-；
五种状态输出：运行、散热器超温、过流、缺相、控制板电源。
◆ SW1 拨码开关工作方式：
普通工作模式下（选件C 或N）：
◆ 状态STATE 工作指示：
绿色：运行；
红色：过流保护；
红色闪烁：运行时缺相；
黄色闪烁：待机或者首次启动；
黄绿交替闪烁：上电时三相电源缺相；
红绿交替闪烁：散热器超温保护。
◆ 输入IN 工作指示：
指示亮：控制信号大于4mA，随信号大
小明减；指示灭：无控制信号。
◆ 相位检测LR、LS、LT 工作指示：
红色亮：对应电源相正常；
红色灭：对应电源相缺相。
◆ 绝缘电阻：
模块输出端与外壳，500VDC 200MΩ
控制输入端与外壳，500VDC 200MΩ
◆ 介电强度：
模块输出端与外壳，2000VDC 1 分钟
控制电源端与外壳，2000VDC 1 分钟

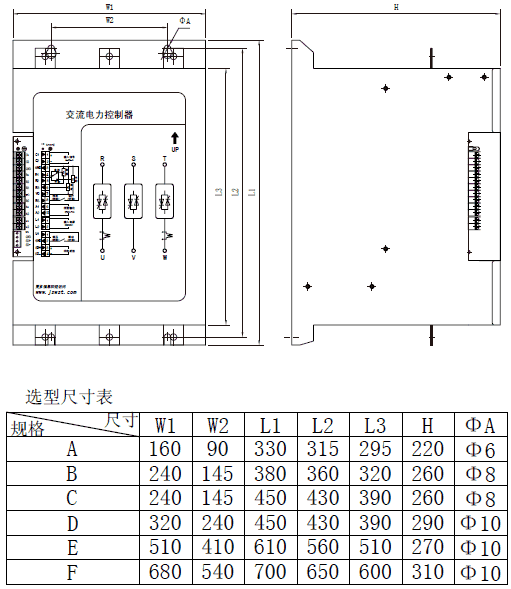

▼注意事项
◆ 自动控制时，若不带限幅功能，R1 及R2必须短路。
◆ 控制电源为380V 50Hz 交流，可接三相中任意两相。
◆ 输入控制信号C1+ 及C2- 注意正负极性，若接反可能导致小信号时满输出。
◆ 若不配散热器温控器（常闭接点），应把TEMP 端子短接，否则三色灯会出现红绿交替闪烁。
◆ 外接起停开关，开路时为运行状态，短路时为待机状态。
◆ 建议感性负载调压的起动和停止，应先将起停开关置于待机位置，当电源供电接通后再置于运行位置。结束时，应先将起停开关置于待机位置，待控制器缓关断后再断电。
